آچار ترکمتر یا گشتاور

معرفی و شناخت انواع آچار ترکمتر (اچار گشتاور)

آچار ترکمتر ابزاری است که گشتاور سفت شدن را هنگام سفت کردن یک بست اندازه گیری می کند. برای سفت کردن مهره ها و پیچ ها با گشتاور از پیش تعیین شده استفاده می شود. سفت کردن از طریق یک اهرم انجام می شود که در نهایت دارای یک اتصال سوکت شبیه به آچار سوکت است.

آچار ترکمتر شامل یک تنظیم کننده و یک گشتاور سنج سفت کننده است. مقدار گشتاور را می توان بر حسب واحدهای نیوتن متر ، پوند فوت (فوت-پوند) یا در پوند (اینچ-پوند) تعریف کرد.

راهنمای زیر برای کمک به کاربران مبتدی و قدیمی در مقایسه انواع مختلف آچار گشتاور طراحی شده است. هنگامی که بدانید به کدام نوع نیاز دارید، پیدا کردن یک آچار گشتاور با کیفیت خوب برای افزودن به مجموعه خود ساده‌تر می‌شود.

راهنمای پیدا کردن یک آچار گشتاور با کیفیت خوب

آچار ترکمتر چگونه کار می کند؟

آچارهای ترکمتر برای اندازه گیری و اعمال مقدار گشتاور طراحی شده اند. مقدار براساس طول دسته و مقدار نیروی اعمال شده متفاوت است. این آچارها از یکی از دو سیستم (سیستم فنر کالیبره شده یا شعاع انحراف) برای تشخیص میزان گشتاور اعمال شده استفاده می کنند و آن را روی یک صفحه نمایش منعکس می کنند.

تفاوت بین یک آچار پایه و یک آچار ترکمتر در این است که آچار ترکمتر (با پنجره الکترونیکی، صدای کلیک، سوزن یا گیج) دقیقاً چقدر نیرو به دسته آن وارد شده است. مهم است، اما شناخته شده نیست، که بسیاری از بست ها به مشخصات سفت کننده بسیار خاصی نیاز دارند. وقتی نوبت به پیچ و مهره های خاصی روی خودروها می رسد، حدس زدن درباره اینکه  به اندازه کافی سفت شده یا نه درست نیست.

گشتاور بر حسب فوت بر پوند (ft-lb) در امپریال یا نیوتن متر (Nm) در متریک اندازه گیری می شود. مقدار مورد نظر را عموماً می توان با استفاده از مکانیزم تعبیه شده در دسته تنظیم کرد. در یک آچار نوع کلیک معمولی، زمانی که گشتاور مناسب به دست آمد، مکانیزم یک کلیک شنیداری ایجاد می کند. حداکثر تنظیم برای آچار گشتاور معمولاً 200 یا 250 فوت پوند است.

انواع آچار ترکمتر

در حالی که آچار ترکمتر به خودی خود یک نوع آچار است ، در واقع خود در انواع متفاوتی موجود است که هر کدام مزایا و معایب خاص خود را دارند. ایجاد تعادل بین این ویژگی ها برای مطابقت با نیازهای شخصی شما بخش مهمی از انتخاب ابزار مناسب است.

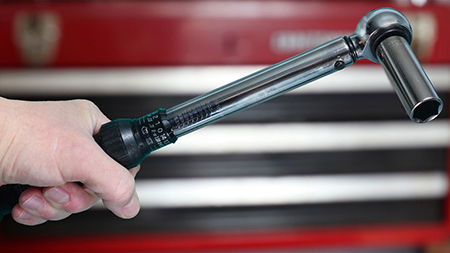

ترکمتر تقه‌ای

ابزاری است که در محیط‌های صنعتی استفاده می‌شود. وقتی گشتاور به سطح مورد نظر برسد، در این نوع ترکمتر، صدای تقه یا ضربه‌ای را خواهید شنید یا حس کردید که این نشان‌دهنده‌ی رسیدن گشتاور به حد موردنظر است.

آچار ترکمتر تقه ای یا ضربه ای

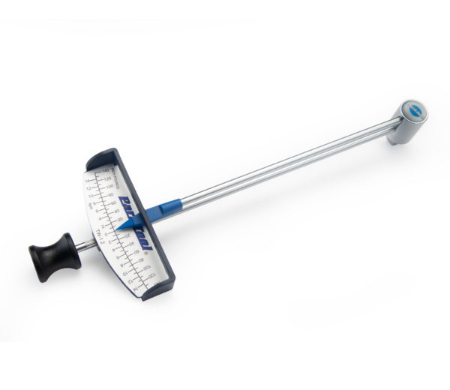

ترکمتر شاهینی

یکی از ساده‌ترین انواع ترکمترها است. این نوع ترکمتر با استفاده از نشانگری بلند، که به آخر آچار ترکمتر وصل شده و نوک آن به طور موازی با نوک آچار ترکمتر روی صفحه‌ی دارای درجه‌بندی حرکت می‌کند، میزان گشتاور را نشان می‌دهد. ترکمترهای شاهینی از نظر دقت پایین‌تر هستند، ولی در مقایسه با ترکمترهایی که روی دریل یا پیچ گوشتی‌های برقی یا شارژی نصب می‌شوند، دقت بیشتری دارند.

ترکمتر شاهینی

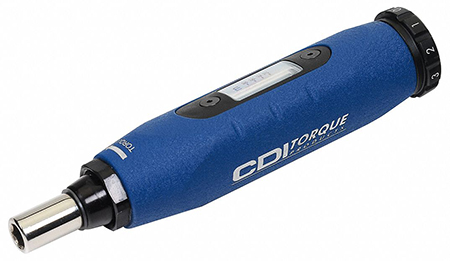

ترکمترهای پیچ گوشتی

همانطور که از نام آن معلوم است، شکلی شبیه به پیچ گوشتی دارند ولی با این تفاوت که شاخصی برای تنظیم گشتاور دارند. این نوع ترکمتر عمدتا برای محکم کردن پیچ‌های چهارسو، دوسو یا آلنی و یا در اتصالات بسیار دقیق مثل الکترونیک و تزئینات استفاده می‌شود. دقت این نوع ترکمترها بین 4 تا 6 درصد است.

ترکمتر پیچ گوشتی

ترکمتر جغجغه‌ای

از نظر ظاهری کاملا مشابه آچار بکس جغجغه است و کارکرد آن نیز همچون آچار جغجغه است. این نوع ترکمتر یکی از محبوب‌ترین و پرفروش‌ترین انواع ترکمتر است.

ترکمتر جغجغه‌ای، که ظاهرا با آچار بکس جغجغه همانندی دارد، از آچارهای ترکمتر بسیار محبوب و پرفروش است. این ابزار، همچون آچارهای دستی دیگر، به شکل دستی استفاده می‌شود.

ترکمتر جغجغه‌ای

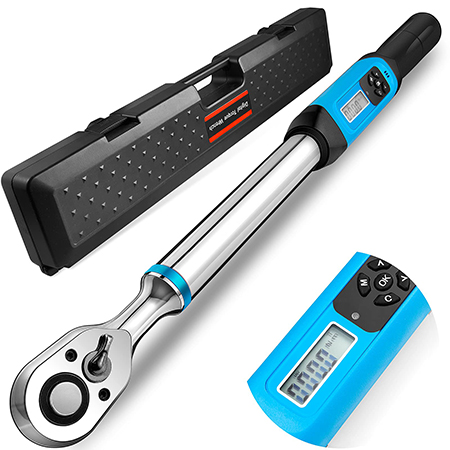

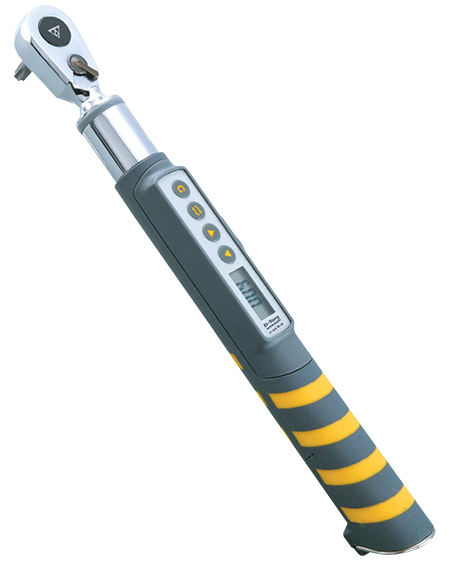

ترکمتر دیجیتال

نوعی ترکمتر است که با دقت بالایی کار می‌کند. بر روی این مدل ترکمتر، نمایشگری وجود دارد که کمک می‌کند گشتاور واردشده را ببینید.

ترکمتر دیجیتال

ترکمتر بادی

یکی دیگر از انواع ترکمتر است که توسط باد یا هوای فشرده که توسط پمپ باد یا کمپرسور باد تولید می‌شود، کار می‌کند. این نوع ترکمتر قابلیت تنظیم میزان گشتاور را دارد.

 ترکمتر بادی

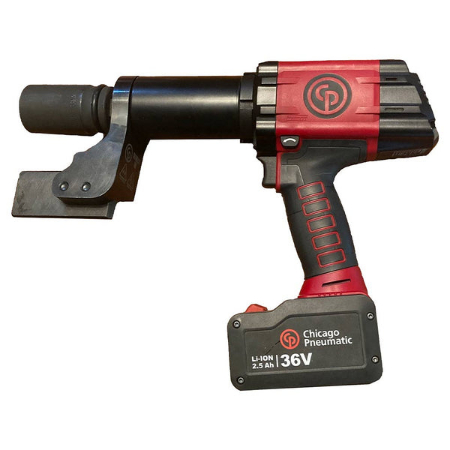

ترکمترهای برقی یا شارژی

مثل سایر ترکمترها، کار تنظیم گشتاور برای باز و بسته کردن پیچ را انجام می‌دهند.

ترکمترهای برقی یا شارژی

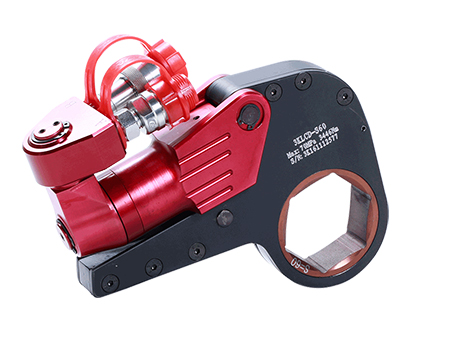

ترکمتر هیدرولیک

برای صنایع سنگین طراحی شده است و در محیط‌هایی استفاده می‌شود که از هوا یا باد فشرده استفاده نمی‌کنند.

ترکمتر هیدرولیک

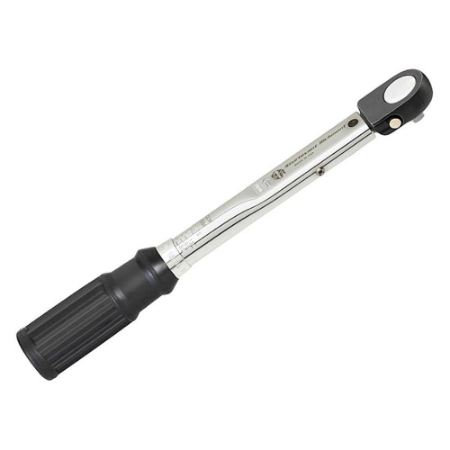

ترکمتر خلاصی

برای یک گشتاور خاص کالیبره شده‌اند و پس از رسیدن به گشتاور مورد نظر، خلاص می‌شوند.

ترکمتر خلاصی

اجزاء تشکیل دهنده آچار ترکمتر

آچار ترکمتر یا آچار گشتاور از چندین قطعه اصلی تشکیل شده است که به شرح زیر است:

• دسته: قسمتی که کاربر برای چرخاندن آچار و اعمال نیرو استفاده می‌کند.

• سر آچار: قسمتی که به پیچ یا مهره متصل می‌شود. این قسمت معمولاً قابل تعویض است تا با انواع مختلف پیچ‌ها و مهره‌ها سازگار باشد.

• مکانیزم گشتاور: این قسمت، که اغلب در داخل دسته قرار دارد، نیروی گشتاور را کنترل می‌کند. این می‌تواند یک فنر باریک، یک حسگر الکترونیکی یا هر دو باشد.

• دکمه یا دسته تنظیم: قسمتی که باعث تنظیم نیروی گشتاور می‌شود. کاربر با چرخاندن این دسته یا دکمه، نیروی گشتاور را تنظیم می‌کند.

• صفحه نمایش یا شاخص: برخی از آچارهای گشتاور دارای یک صفحه نمایش یا شاخص هستند که نشان می‌دهد نیروی گشتاور تنظیم شده چقدر است. این می‌تواند یک شاخص مکانیکی یا یک صفحه نمایش الکترونیکی باشد.

• گیره: برخی از آچارهای گشتاور دارای گیره هستند که به آنها اجازه می‌دهد به قطعات خاص یا به برخی از ابزارهای دیگر وصل شوند.

در نهایت لازم به ذکر است که ساخت و ساز و اجزاء آچار گشتاور ممکن است بسته به نوع و مدل متفاوت باشد.

چرا به یک آچار ترکمتر نیاز دارم؟

دانستن دقیق میزان نیرو یا گشتاوری که اعمال می‌شود بسیار حیاتی است. در صورتی که بست به شدت آزاد یا شل باشد، ممکن است عقب برگردد و به نظر مشکلات واضحی را ایجاد کند.

اگر بست بیش از حد محکم باشد، احتمالا بست یا قطعه‌ای که بسته شده است دچار آسیب یا انحراف می‌شود. به عنوان نمونه، مهره‌های گیربکس که بیش از اندازه محکم شده‌اند، می‌توانند سبب ایجاد انحراف در روتور ترمز، از کار افتادن ترمز، سایش زود هنگام لنگه ترمز و خرابی گیربکس شوند.

شما حتی می‌توانید باعث جدا شدن ناخن چرخ (قسمت پیچ و مهره) شوید. از طرف دیگر، اگر مهره‌های گیربکس را به اندازه کافی محکم نکنید، ممکن است باعث شل شدن، افتادن و سقوط چرخ شود. این دلیل است که بیشتر دفترچه‌های راهنمای مالکان شامل مشخصات گشتاور برای مهره‌های تسمه است.

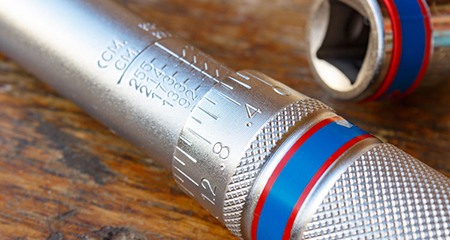

تنظیم آچار گشتاور

سوالات متداول در مورد آچار گشتاور یا آچار ترکمتر

آچار گشتاور چیست؟

آچار گشتاور، ابزاری است که برای اعمال نیروی گشتاور مشخص بر روی پیچ یا مهره استفاده می‌شود. این ابزار به خصوص در زمینه خودروسازی و مکانیک مورد استفاده قرار می‌گیرد، جایی که لازم است پیچ یا مهره‌ای با نیروی خاصی محکم یا باز شود.

چرا باید از آچار گشتاور استفاده کرد؟

استفاده از آچار گشتاور اطمینان می‌دهد که شما نیروی مشخص و مناسبی را بر روی پیچ یا مهره اعمال می‌کنید. این می‌تواند جلوی آسیب به قطعات یا ساختارهای حساس را بگیرد که ممکن است در صورت استفاده بیش از حد یا کم از نیرو تحت تاثیر قرار گیرند.

چگونه آچار گشتاور را تنظیم کنم؟

برای تنظیم آچار گشتاور، شما باید دسته تنظیم را چرخانده و به نیروی گشتاور مورد نظر برسانید. این مقدار معمولاً بر روی آچار گشتاور مشخص شده است و به واحدهای مختلفی مثل پوند-فوت، نیوتن-متر، یا کیلوگرم-متر می‌باشد. برخی از آچارهای گشتاور دیجیتال هم دارای دکمه تنظیم هستند که با استفاده از آن می‌توانید نیروی گشتاور را تنظیم کنید.

چرا آچار ترکمتر باید کالیبره شود؟

آچار ترکمتر باید کالیبره شود تا دقت اندازه‌گیری گشتاور را تضمین کند. استفاده مداوم از آچار گشتاور ممکن است باعث تغییرات کوچک در تنظیمات و کاهش دقت آن شود. بنابراین، توصیه می‌شود که آچارهای ترکمتر را به طور منظم کالیبره کنید.

چگونه می‌توانم بفهمم که آچار ترکمتر من دقیق است یا نه؟

برای بررسی دقت آچار ترکمتر، بهتر است از خدمات کالیبراسیون حرفه‌ای استفاده کنید. این خدمات با استفاده از تجهیزات دقیق، آچار ترکمتر را با استانداردهای معتبر مقایسه می‌کنند تا مطمئن شوند که آن به درستی کار می‌کند.

آیا من می‌توانم آچار ترکمتر را برای کارهای خانگی استفاده کنم؟

بله، آچار ترکمتر برای کارهای خانگی نیز می‌تواند بسیار مفید باشد، به شرطی که نیاز به دقت خاصی در تنظیم گشتاور داشته باشید. برای مثال، در برخی از پروژه‌های نصب و ساخت، ممکن است بخواهید پیچ‌ها را با یک نیروی خاصی بپیچید تا اطمینان حاصل کنید که قطعات به درستی نصب شده‌اند.

نتیجه

آچار ترکمتر ابزاری حیاتی در صنعت خودروسازی و مکانیک است که برای تنظیم دقیق نیروی گشتاور استفاده می‌شود. این ابزار شامل دسته، مکانیزم اندازه‌گیری و تنظیم گشتاور و سری برای گرفتن پیچ‌ها و مهره‌ها است. کالیبراسیون دوره‌ای ضروری است تا دقت آچار ترکمتر حفظ شود.

از آنجا که گشتاور اعمالی به پیچ‌ها و مهره‌ها می‌تواند تاثیر مستقیم بر عملکرد و طول عمر اجزاء مکانیکی داشته باشد، برای آنکه از کارکرد صحیح و امنیت این قطعات اطمینان حاصل کنیم، باید نیروی گشتاور را به طور دقیق تنظیم کنیم. این در حالی است که آچار ترکمتر به ما این امکان را می‌دهد که با دقت نیروی گشتاور را اندازه‌گیری و تنظیم کنیم.
