نشانگر خطا چیست و چه کاری انجام می دهد؟

مجموعه: تجهیزات ایمنی و بهداشتی

نشانگر خطا در خطوط برق به سرعت خطاها را تشخیص می دهد

نشانگر خطا؛ پنجره ای به سوی دنیای عیب یابی

در دنیای مدرن، به طور فزاینده ای به سیستم های الکتریکی پیچیده و قابل اعتماد متکی هستیم. از شبکه های برق گرفته تا تجهیزات پزشکی، عملکرد بی وقفه این سیستم ها برای زندگی روزمره ما ضروری است. با این حال، هیچ سیستمی عاری از خطا نیست. خطاها در سیستم های الکتریکی می تواند منجر به خاموشی، آسیب به تجهیزات و حتی خطرات جانی شود.

در اینجا نقش نشانگر خطا پررنگ می شود. نشانگر خطا دستگاهی است که برای تشخیص و نشان دادن خطا در سیستم های الکتریکی طراحی شده است. با ارائه هشدار سریع و دقیق در مورد وجود خطا، نشانگرهای خطا می توانند به اپراتورها کمک کنند تا به سرعت به مشکل رسیدگی کرده و از خرابی های گسترده و عواقب بالقوه خطرناک جلوگیری کنند.

این مقاله به بررسی جامع نشانگرهای خطا می پردازد. ما به عملکرد داخلی آنها، کاربردهای آنها و مزایای استفاده از آنها خواهیم پرداخت.

نشانگر خطا نقشی کلیدی در حفظ ایمنی سیستم های برق ایفا می کند

نشانگر خطا چیست؟

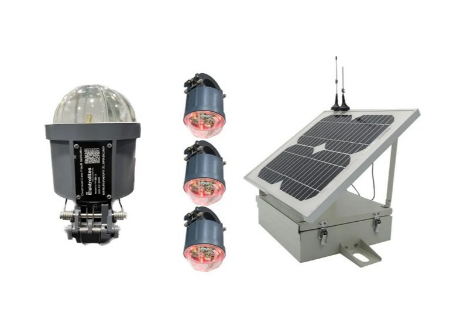

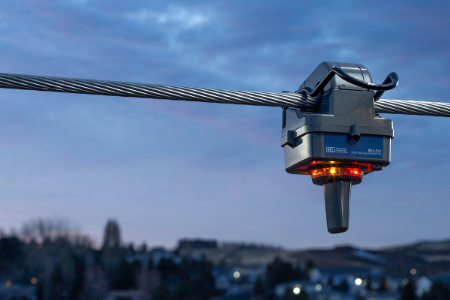

نشانگر خطا دستگاهی است که نشانگر بصری یا از راه دور از وجود خطا در سیستم برق است. این دستگاه که همچنین با عنوان نشانگر مدار معیوب (FCI) شناخته می شود، در شبکه های توزیع برق برای تشخیص و شناسایی خودکار خطاها به منظور کاهش زمان خاموشی استفاده می شود.

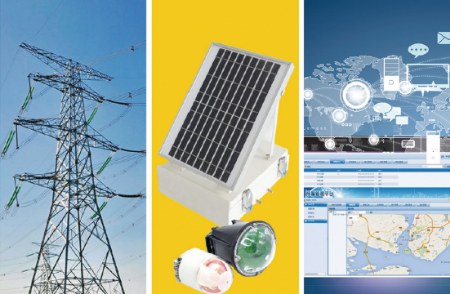

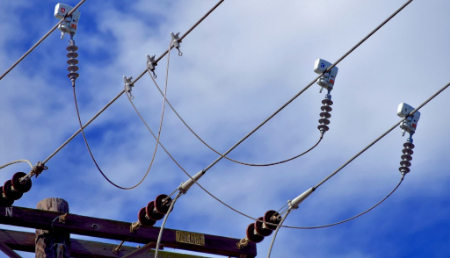

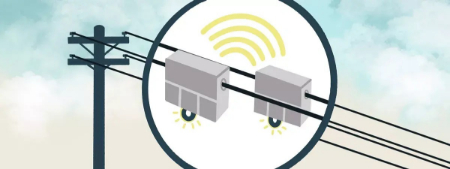

از نشانگرهای هوایی برای مشاهده وقوع خطای الکتریکی در سیستم برق هوایی استفاده می شود. نشانگرهای زیرزمینی، خطاها را در سیستم زیرزمینی پیدا می کنند. این دستگاه ها اغلب در یک حفره زیرزمینی قرار دارند. برخی از نشانگرهای خطا با استفاده از سیگنال های رادیویی یا تلفن همراه با یک مکان مرکزی ارتباط برقرار می کنند.

نحوه عملکرد نشانگرهای خطا به زبان ساده

نشانگرهای خطا مثل سنسورهایی هستند که وظیفه شان پیدا کردن ایراد در سیستم های برق است. آنها این کار را با حس کردن میدان مغناطیسی یا الکتریکی که در اثر عبور جریان یا ولتاژ در سیم ها ایجاد می شود، انجام می دهند.

• در سیستم های دارای اتصال زمین: زمانی که خطایی رخ می دهد، جریان اضافی از طریق سیم ها عبور می کند و میدان مغناطیسی ایجاد می کند. نشانگر خطا این میدان مغناطیسی را حس می کند و با تغییر وضعیت پرچم، چراغ LED یا ارسال سیگنال به اپراتور، محل خطا را نشان می دهد. برای خطاهای اتصال به زمین، نشانگرها به دنبال عدم تعادلی در جریان در هر فاز هستند.

• در سیستم های بدون اتصال زمین: تشخیص خطا پیچیده تر است زیرا جریان خطای فاز به زمین کم است. به نشانگرهای خطای بسیار حساس و همچنین دستگاه های تعیین جهت خطا نیاز است.

• در برخی از سیستم های خاص: جریان خازنی نیز ممکن است در سیستم وجود داشته باشد که به دستگاه های مخصوص جهت یابی خطا نیاز دارد. سیستم های حفاظتی مدرن بسیار سریع عمل می کنند و نشانگرهای خطا باید هم حساس و هم سریع باشند.

• فیوزهای فشار قوی: بعد از عمل کردن، معمولا ذوب می شوند یا می افتند و به راحتی محل خطا را مشخص می کنند.

انواع مختلفی از نشانگر خطا برای سیستم های مختلف وجود دارد. نشانگرهای خطا می توانند به اپراتورها کمک کنند تا خطاها را سریعتر پیدا و حل کنند و از خاموشی های طولانی مدت جلوگیری کنند.

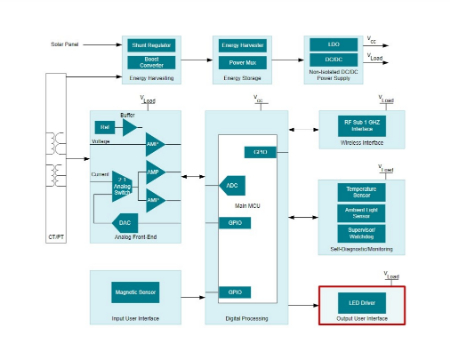

نشانگر خطا از 9 قسمت تشکیل شده است

اساس کار اجزای تشکیل دهنده نشانگر خطا

یک نشانگر خطا شبیه یک دستگاه الکترونیکی کوچک است که برای پیدا کردن مشکلات در سیستم برق استفاده می شود. این دستگاه از بخش های مختلفی تشکیل شده است که با هم کار می کنند تا خطا را تشخیص دهند و به اپراتورها اطلاع دهند. در اینجا توضیحی ساده از مهمترین بخش های نشانگر خطا آورده شده است:

1. تامین انرژی (Energy Harvesting):

نشانگرهای خطا معمولا روی کابل های فشار قوی در فضای باز نصب می شوند. بنابراین، تامین انرژی خودکار و عمر طولانی باتری برای آنها بسیار مهم است. برای تامین انرژی، نشانگر خطا از سلول های خورشیدی یا جریان عبوری از کابل (با استفاده از ترانس جریان) استفاده می کند. این بخش شامل قطعات الکترونیکی برای افزایش ولتاژ (تقویت کننده کلیددار)، تنظیم کننده ولتاژ و مدیریت انرژی باتری است.

2. ذخیره انرژی (Energy Storage):

انرژی به دست آمده از سلول های خورشیدی یا جریان در باتری ها یا خازن های سوپر قابل شارژ ذخیره می شود. یک باتری کوچک پشتیبان هم برای مواقع اضطراری وجود دارد. سیستم به طور خودکار بین منابع انرژی مختلف تغییر حالت می دهد تا از خاموش شدن ناگهانی و خالی شدن کامل باتری ها جلوگیری کند. این بخش شامل مدارهای شارژ باتری و قطعات مدیریت جریان بین منابع ذخیره انرژی است.

3. تامین ولتاژ پایدار (Non-isolated DC/DC power supply):

برای اندازه گیری دقیق ولتاژ و جریان در سیستم برق، نشانگر خطا به یک ولتاژ ثابت نیاز دارد.

از آنجایی که ولتاژ باتری ها و منابع ذخیره سازی ممکن است تغییر کند، از قطعات الکترونیکی تنظیم کننده ولتاژ (رگولاتور) برای ایجاد یک ولتاژ ثابت استفاده می شود. این بخش شامل مبدل های کاهنده ولتاژ (با کلید داخلی)، تنظیم کننده های خطی کم افت ولتاژ و سایر قطعات مدیریت ولتاژ است.

4. بخش آنالوگ (Analog front end):

قبل از اینکه سیگنال های ولتاژ و جریان به پردازنده اصلی (میکروکنترلر) فرستاده شوند، این بخش وظیفه تقویت، فیلتر کردن و تنظیم سطح سیگنال ها را بر عهده دارد. همچنین برای عیب یابی خود سیستم، از یک مبدل دیجیتال به آنالوگ (DAC) استفاده می شود.

این بخش شامل تقویت کننده های عملیاتی با دقت بالا، تقویت کننده های چند منظوره، تقویت کننده های ابزار دقیق، تقویت کننده های حس جریان آنالوگ و مبدل های دیجیتال به آنالوگ با دقت بالا است.

شبکه ای پایدار و ذهنی آسوده با نشانگر خطا

5. ورودی کاربر (Input user interface):

برای ریست کردن خطا به صورت دستی یا انجام تست خودکار، اپراتورها از یک آهنربای قوی در نزدیکی نشانگر خطا استفاده می کنند.

6. پردازش سیگنال آنالوگ (Digital processing):

سیگنال های ولتاژ و جریان دریافتی از بخش آنالوگ به پردازنده اصلی (میکروکنترلر) فرستاده می شوند. میکروکنترلر می تواند به طور منظم یا بر اساس رویدادهای خاص (وقوع خطا) این سیگنال ها را نمونه برداری کند.برای تشخیص خطا، میکروکنترلر از مقایسه کننده (کمپراتور) داخلی یا خارجی استفاده می کند. هنگامی که مقدار سیگنال از حد مجاز فراتر رود، مقایسه کننده یک وقفه (interrupt) ایجاد می کند تا پردازنده اصلی را از خواب بیدار کند و وضعیت خطا را تشخیص دهد.

میکروکنترلرهای کم مصرف سری MSP430 از شرکت TI می توانند در حالت کم مصرف (LPM) کار کنند تا در شرایط عادی مصرف انرژی را کاهش دهند. این بخش شامل میکروکنترلرهای سری MSP430 و محصولات کم مصرف فرکانس 2.4 گیگاهرتز از شرکت TI است.

7. ارتباط بی سیم (Wireless interface):

نشانگرهای خطای پیشرفته می توانند با دستگاه های جمع آوری داده (data concentrators) یا واحدهای کنترل از راه دور (RTU) ارتباط برقرار کنند و از طریق یک ایستگاه مرکزی مورد پایش قرار گیرند. برای برقراری ارتباط کم مصرف و با برد کوتاه، می توان از باندهای فرکانسی بدون نیاز به مجوز زیر 1 گیگاهرتز یا 2.4 گیگاهرتز استفاده کرد. این ارتباط بی سیم به کاهش زمان شناسایی محل خطا و بهبود بازیابی سیستم کمک می کند.

این بخش شامل میکروکنترلرهای بی سیم زیر 1 گیگاهرتز از شرکت TI است.

8. خود-تشخیص و مانیتورینگ (Self-diagnostics / monitoring) :

از آنجایی که نشانگرهای خطا از باتری های لیتیومی استفاده می کنند، دمای محیط برای عملکرد ایمن این باتری ها بسیار مهم است. به همین دلیل، برای اطمینان از عملکرد ایمن و قابل اعتماد، میکروکنترلر باید به طور مداوم دمای محیط را کنترل کند. همچنین جریان LED ها برای کاهش مصرف انرژی و دید بهتر بر اساس شدت نور محیط کنترل می شود. برای این منظور، می توان از یک سنسور نور محیط شرکت TI که از طریق رابط I2C به میکروکنترلر متصل می شود، استفاده کرد. این بخش شامل سنسورهای نور، سنسورهای آنالوگ دما، سنسورهای دیجیتال دما و مدارهای نظارت و ریست از شرکت TI است.

9. خروجی کاربر (Output user interface):

برای کنترل شدت نور LED ها بر اساس نور محیط و دید 360 درجه یکنواخت، از درایورهای LED استفاده می شود. درایورهای LED با جبران سازی دما را می توان از طریق رابط I2C توسط میکروکنترلر پیکربندی و کنترل کرد. این بخش شامل درایورهای LED با قابلیت نمایش رنگ (RGB) از شرکت TI است.

با نشانگر خطا به سرعت محل خطا را پیدا کنید

کاربردهای نشانگر خطا

نشانگرهای خطا در سیستم های برق برای اهداف مختلفی استفاده می شوند، از جمله:

1. تشخیص خطا: وظیفه اصلی نشانگر خطا، تشخیص وجود خطا در سیستم برق است. این خطاها می توانند شامل اتصال کوتاه، اضافه بار، افت ولتاژ و افزایش ولتاژ باشند.

2. ایزوله کردن خطا: در سیستم های برق با چندین مسیر، نشانگرهای خطا می توانند به اپراتورها کمک کنند تا بفهمند کدام مسیر دچار خطا شده است. این کار با استفاده از نشانگرهای خطا در هر مسیر و مقایسه سیگنال های آنها انجام می شود.

3. پیشگیری از خطا: برخی از نشانگرهای خطا می توانند برای پیشگیری از خطا استفاده شوند. این کار با نظارت بر شرایط سیستم برق و ارسال هشدار به اپراتورها در صورت بروز شرایط غیرعادی انجام می شود. به عنوان مثال، یک نشانگر خطا می تواند دمای اتصالات را رصد کند و در صورت افزایش بیش از حد دما، به اپراتور هشدار دهد تا از بروز اتصال کوتاه جلوگیری شود.

4. عیب یابی: نشانگرهای خطا می توانند به تکنسین ها برای عیب یابی سیستم های برق و یافتن محل دقیق خطا کمک کنند. این کار با استفاده از اطلاعات ارائه شده توسط نشانگر خطا، مانند نوع خطا، زمان وقوع خطا و محل وقوع خطا انجام می شود.

5. افزایش ایمنی: نشانگرهای خطا با کمک به اپراتورها در تشخیص و رفع سریع خطاها، می توانند به افزایش ایمنی سیستم های برق کمک کنند. این امر می تواند از آسیب به تجهیزات، آتش سوزی و برق گرفتگی جلوگیری کند.

6. بهبود قابلیت اطمینان: با کمک به اپراتورها در پیشگیری از خطا و عیب یابی سریع آنها، نشانگرهای خطا می توانند به بهبود قابلیت اطمینان سیستم های برق کمک کنند.

این امر می تواند منجر به کاهش زمان خاموشی و افزایش بهره وری سیستم شود.

7. کاربرد در صنایع مختلف: نشانگرهای خطا در طیف گسترده ای از صنایع از جمله:

صنعت برق ، صنعت نفت و گاز ، صنعت حمل و نقل ، صنعت تولیدی و ساختمان ها کاربرد دارد.

مزایای استفاده از نشانگر خطا:

√ تشخیص سریع و آسان خطاها: نشانگرهای خطا می توانند خطاها را به سرعت و به راحتی تشخیص دهند و به اپراتورها هشدار دهند.

√ کاهش زمان خاموشی: با کمک به اپراتورها در یافتن و رفع سریع خطاها، نشانگرهای خطا می توانند به کاهش زمان خاموشی کمک کنند.

√ افزایش ایمنی: نشانگرهای خطا با کمک به اپراتورها در تشخیص و رفع سریع خطاها، می توانند به افزایش ایمنی سیستم های برق کمک کنند.

√ کاهش هزینه ها: با کمک به اپراتورها در پیشگیری از خطا و کاهش زمان خاموشی، نشانگرهای خطا می توانند به کاهش هزینه ها کمک کنند.

√ بهبود قابلیت اطمینان: نشانگرهای خطا با کمک به اپراتورها در پیشگیری از خطا و عیب یابی سریع آنها، می توانند به بهبود قابلیت اطمینان سیستم های برق کمک کنند.

در نهایت، نشانگرهای خطا ابزارهای ارزشمندی برای اپراتورها و تکنسین های سیستم های برق هستند. آنها می توانند به تشخیص، ایزوله کردن، پیشگیری، عیب یابی و رفع خطاها کمک کرده و در نتیجه ایمنی، قابلیت اطمینان و کارایی سیستم های برق را افزایش دهند.

با نشانگر خطا از سلامت کامل شبکه برق خود مطمئن شوید

سوالات متداول درباره نشانگر خطا

1. نشانگر خطا چیست و چه کاری انجام می دهد؟

نشانگر خطا ابزاری است که برای تشخیص و نشان دادن خطاها در سیستم های برق استفاده می شود. این نشانگرها می توانند به اپراتورها کمک کنند تا به سرعت و به آسانی خطاها را شناسایی و حل کنند، که می تواند منجر به کاهش زمان خاموشی، افزایش ایمنی و کاهش هزینه ها شود.

2. چه نوع خطاهایی را می توان با نشانگر خطا تشخیص داد؟

نشانگرهای خطا می توانند طیف گسترده ای از خطاها را تشخیص دهند، از جمله: اتصال کوتاه ، اضافه بار ، افت ولتاژ ، افزایش ولتاژ ، نشت جریان و گرمای بیش از حد

3. نصب نشانگر خطا چقدر دشوار است؟

نصب نشانگرهای خطا معمولاً یک فرآیند نسبتاً ساده است. با این حال، مهم است که دستورالعمل های نصب سازنده را به دقت دنبال کنید و در صورت نیاز از یک برقکار مجاز کمک بگیرید.

4. عمر مفید نشانگر خطا چقدر است؟

عمر مفید نشانگرهای خطا می تواند بسته به نوع نشانگر و شرایط محیطی متفاوت باشد. با این حال، اکثر نشانگرهای خطا با مراقبت مناسب می توانند چندین سال عمر کنند.

5. آیا نشانگرهای خطا برای استفاده امن هستند؟

بله، نشانگرهای خطا به طور کلی برای استفاده امن هستند. با این حال، مهم است که دستورالعمل های ایمنی سازنده را به دقت دنبال کنید و از نشانگرها در شرایطی که برای آنها طراحی نشده اند استفاده نکنید.

سخن نهایی

نشانگرهای خطا ابزارهای ارزشمندی برای اپراتورها و تکنسین های سیستم های برق هستند. آنها با تشخیص سریع و آسان خطاها، به اپراتورها کمک می کنند تا سیستم های برق را ایمن، قابل اعتماد و کارآمدتر نگه دارند. با پیشرفت های مداوم در فناوری، نشانگرهای خطا دقیق تر، قابل اعتمادتر و مقرون به صرفه تر می شوند. این امر آنها را به ابزاری ضروری برای هر کسی که مسئولیت بهره برداری یا نگهداری از سیستم های برق را بر عهده دارد، تبدیل می کند.
