کنترلر دما؛ راهکاری اثربخش برای بهبود کیفیت محصولات

مجموعه: تجهیزات ایمنی و بهداشتی

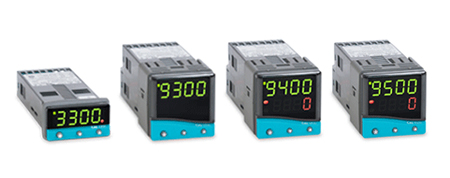

کنترلر دما یکی از اصلی‌ترین وسایل کنترلی در فرآیندهای صنعتی و تولیدی است

کنترلر دما: انواع ،کاربرد،نحوه کار و راهنمای خرید

کنترلر دما چیست؟

کنترلر دما وسیله ای است که برای کنترل دما استفاده می شود. این کار را با اندازه‌گیری دمای یک متغیر فرآیند، مقایسه آن با مقدار مورد نظر (نقطه تنظیم)، و سپس تولید یک سیگنال خروجی انجام می‌دهد که یک دستگاه گرمایش یا سرمایش را کنترل می‌کند تا دمای فرآیند را به مقدار مورد نظر بازگرداند.

کاربردهای کنترلر دما

کنترل‌کننده‌های دما در کاربردهای مختلفی استفاده می‌شوند، از جمله:

• فرآیندهای صنعتی: از کنترلرهای دما برای کنترل دمای کوره ها و سایر فرآیندهای صنعتی استفاده می شود.

• گرمایش، تهویه و تهویه مطبوع (HVAC): از کنترلرهای دما برای کنترل دمای هوا در ساختمان ها و سایر فضاها استفاده می شود.

• تجهیزات آزمایشگاهی: از کنترلرهای دما برای کنترل دمای تجهیزات آزمایشگاهی مانند انکوباتورها و اجاق ها استفاده می شود.

• محصولات مصرفی: از کنترلرهای دما در محصولات مصرفی مانند یخچال، فریزر و قهوه ساز استفاده می شود.

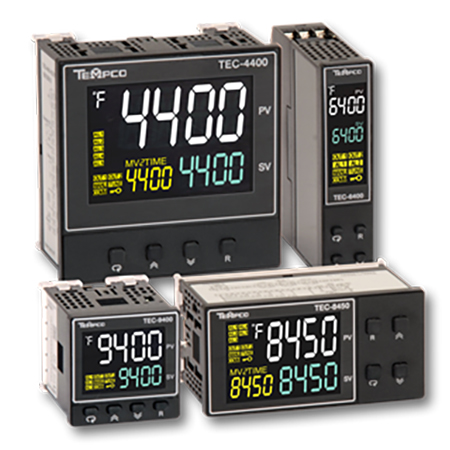

انواع مختلفی از کنترلرهای دما وجود دارد

انواع کنترلرهای دما

انواع مختلفی از کنترلرهای دما وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. برخی از رایج ترین انواع کنترلرهای دما عبارتند از:

کنترل کننده های روشن/خاموش (on/off)

 کنترل کننده های روشن/خاموش ساده ترین نوع کنترلر دما هستند. آنها بسته به اینکه دمای فرآیند بالاتر یا پایین تر از نقطه تنظیم شده باشد، یک دستگاه گرمایش یا سرمایش را روشن یا خاموش می کنند. کنترلرهای روشن/خاموش ارزان و آسان برای استفاده هستند، اما می توانند نویز داشته باشند و باعث نوسانات دما شوند.

کنترل کننده های تناسبی

کنترل کننده های تناسبی پیچیده تر از کنترل کننده های روشن/خاموش هستند. آنها یک سیگنال خروجی پیوسته را ارائه می کنند که متناسب با تفاوت بین دمای فرآیند و نقطه تنظیم است. این امکان کنترل دقیق تر دما را فراهم می کند. کنترل‌کننده‌های تناسبی گران‌تر از کنترل‌کننده‌های روشن/خاموش هستند، اما ساکت‌تر هستند و می‌توانند کنترل دمای پایدارتری را ارائه دهند.

کنترل کننده های PID

کنترلرهای PID به عنوان پیچیده‌ترین نوع کنترلر دما شناخته می‌شوند. این کنترلرها برای تنظیم مداوم سیگنال خروجی جهت حفظ دمای فرآیند در نقطه تنظیم از یک حلقه بازخورد استفاده می‌کنند. این نوع کنترلرها، گران‌ترین نوع کنترلر دما هستند، اما بهترین عملکرد کنترل دما را ارائه می‌دهند.

کنترل‌کننده‌های PID از ترکیب سه جزء مجزا برای کنترل سیستم استفاده می‌کنند، این جزء‌ها شامل متناسب، انتگرال و مشتق هستند که عبارات متناسبی برای ایجاد خروجی متناسب با خطا، عبارت انتگرال برای حذف هر گونه خطای حالت پایدار و عبارت مشتق برای ایجاد میرایی و کاهش بیش از حد استفاده می‌شوند. سپس پارامترهای هر یک از اصطلاحات PID برای دستیابی به پاسخ مورد نظر تنظیم می‌شوند.

این نوع کنترلر کنترل تناسبی را با دو تنظیم اضافی ترکیب می‌کند که به دستگاه کمک می‌کند تا به طور خودکار تغییرات در سیستم را جبران کند. تنظیمات انتگرال و مشتق نیز در واحدهای مبتنی بر زمان قابل تنظیم هستند. به صورت جداگانه با استفاده از آزمون و خطا باید عبارات متناسب، انتگرال و مشتق با یک سیستم خاص تنظیم شوند. کنترلرهای PID دقیق‌ترین و پایدارترین کنترل را ارائه می‌دهند و در سیستم‌هایی که جرم نسبتاً کمی دارند و به سرعت به تغییرات انرژی اضافه شده به فرآیند واکنش نشان می‌دهند، بهترین عملکرد را دارند.

نوع کنترلر دما که برای یک کاربرد خاص بهترین است به نیازهای خاص برنامه بستگی دارد. به عنوان مثال، اگر درجه بالایی از دقت مورد نیاز است، یک کنترل کننده PID ممکن است بهترین گزینه باشد. اگر هزینه یک ملاحظات عمده است، کنترل کننده روشن/خاموش ممکن است بهترین گزینه باشد.

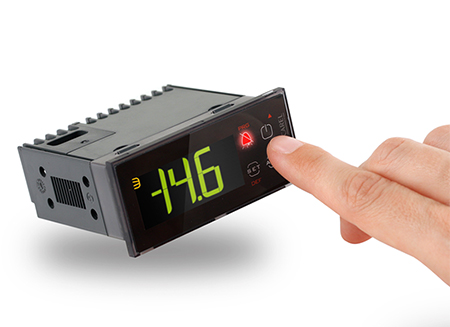

یک کنترلر دما اجزای مختلفی دارد

کنترلر دما چگونه کار می کند؟

یک کنترلر دما با اندازه گیری دمای یک متغیر فرآیند، مقایسه آن با یک مقدار مورد نظر (نقطه تنظیم) و سپس تولید یک سیگنال خروجی که یک دستگاه گرمایش یا سرمایش را کنترل می کند تا دمای فرآیند را به مقدار مورد نظر بازگرداند، کار می کند.

اجزای اصلی یک کنترلر دما عبارتند از:

- سنسور: سنسور دمای متغیر فرآیند را اندازه گیری می کند. سنسور می تواند ترموکوپل، RTD یا ترمیستور باشد.

- کنترلر: کنترلر دمای اندازه گیری شده را با نقطه تنظیم مقایسه می کند و یک سیگنال خروجی تولید می کند.

- محرک: محرک دستگاه گرمایش یا سرمایش را کنترل می کند. محرک می تواند یک رله، شیر یا موتور باشد.

کنترل کننده معمولا از یک حلقه بازخورد برای کنترل دمای فرآیند استفاده می کند. حلقه بازخورد با مقایسه دمای اندازه گیری شده با نقطه تنظیم و سپس تولید یک سیگنال خروجی متناسب با اختلاف بین دو مقدار کار می کند. سپس سیگنال خروجی برای کنترل دستگاه گرمایش یا سرمایش استفاده می شود.

نوع حلقه بازخورد مورد استفاده توسط کنترل کننده به نوع کنترلر بستگی دارد. کنترل‌کننده‌های روشن/خاموش از یک حلقه بازخورد ساده استفاده می‌کنند، در حالی که کنترل‌کننده‌های PID از یک حلقه بازخورد پیچیده‌تر استفاده می‌کنند.

در زیر یک نمودار ساده از نحوه عملکرد یک کنترلر دما آورده شده است:

 فرآیند  → محرک → کنترل کننده → سنسور

سنسور دمای فرآیند را اندازه گیری می کند و سیگنالی را به کنترل کننده می فرستد. کنترل کننده سیگنال سنسور را با نقطه تنظیم مقایسه می کند و یک سیگنال خروجی تولید می کند. سپس سیگنال خروجی به محرک ارسال می شود که دستگاه گرمایش یا سرمایش را کنترل می کند. سپس دستگاه گرمایش یا سرمایش دمای فرآیند را تا رسیدن به نقطه تنظیم تغییر می دهد.

کنترلر دما تا زمانی که دمای فرآیند در نقطه تنظیم حفظ شود، به چرخه در این فرآیند ادامه می دهد.

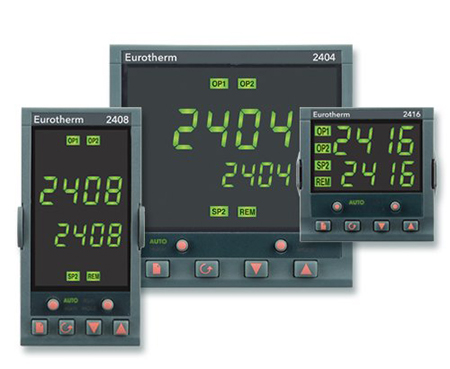

مشخصات فنی یک کنترلر دما

مشخصات فنی کنترلر دما

در اینجا برخی از مشخصات فنی یک کنترلر دما آورده شده است:

• ورودی: ورودی یک کنترلر دما، سیگنال دما از سنسور است. سنسور می تواند ترموکوپل، RTD یا ترمیستور باشد.

• خروجی: خروجی یک کنترلر دما سیگنالی است که دستگاه گرمایش یا سرمایش را کنترل می کند. سیگنال خروجی می تواند سیگنال رله، ولتاژ یا جریان باشد.

• نقطه تنظیم: نقطه تنظیم دمای مطلوبی است که کنترل کننده سعی در حفظ آن دارد. نقطه تنظیم را می توان به صورت دستی یا خودکار تنظیم کرد.

• حالت کنترل: حالت کنترل نحوه واکنش کنترلر به انحرافات از نقطه تنظیم را تعیین می کند. رایج ترین حالت های کنترل روشن/خاموش، تناسبی و PID هستند.

• دقت: دقت یک کنترلر دما درجه ای است که می تواند نقطه تنظیم را حفظ کند. دقت معمولاً به عنوان درصدی از نقطه تنظیم مشخص می شود.

• رزولوشن: وضوح یک کنترلر دما کوچکترین تغییر دما است که کنترل کننده می تواند تشخیص دهد. وضوح معمولاً بر حسب درجه سانتیگراد یا فارنهایت مشخص می شود.

• محدوده: محدوده کنترلر دما حداقل و حداکثر دمایی است که کنترلر می تواند اندازه گیری و کنترل کند.

• ارتباط: برخی از کنترلرهای دما دارای قابلیت های ارتباطی هستند که به آنها اجازه می دهد به کامپیوتر یا دستگاه دیگری متصل شوند. این می تواند برای نظارت و کنترل از راه دور مفید باشد.

اینها تنها بخشی از مشخصات فنی یک کنترلر دما هستند. مشخصات خاص بسته به نوع کنترلر و کاربرد متفاوت خواهد بود.

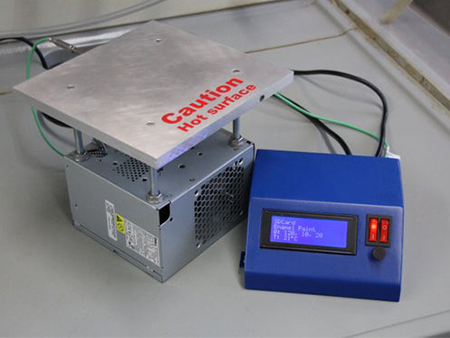

استفاده از کنترلر دما مزایای زیادی دارد

مزایای استفاده از کنترلر دما

استفاده از کنترلر دما مزایای زیادی دارد. برخی از مهمترین مزایا عبارتند از:

• بهبود کیفیت محصول: کنترل‌کننده‌های دما می‌توانند با اطمینان از اینکه محصولات در دمای مناسب پردازش می‌شوند، به بهبود کیفیت محصولات کمک کنند. این می تواند به ویژه در پردازش مواد غذایی و نوشیدنی مهم باشد، جایی که حتی تغییرات جزئی دما می تواند تأثیر قابل توجهی بر کیفیت محصول داشته باشد.

• افزایش راندمان: کنترلرهای دما می توانند با کاهش میزان انرژی هدر رفته به افزایش کارایی فرآیندها کمک کنند. به عنوان مثال، می توان از یک کنترلر دما برای خاموش کردن دستگاه گرمایش یا سرمایش هنگامی که دمای فرآیند به نقطه تنظیم شده رسید، استفاده کرد. این می تواند انرژی و پول را ذخیره کند.

• کاهش خطر آسیب: کنترلرهای دما می توانند با جلوگیری از گرم شدن بیش از حد یا یخ زدگی آنها، به کاهش خطر آسیب به تجهیزات و محصولات کمک کنند. این می تواند در هزینه ها صرفه جویی کند و از خرابی جلوگیری کند.

• ایمنی بهبود یافته: کنترلرهای دما می توانند با جلوگیری از حوادث ناشی از قرار گرفتن در معرض دماهای شدید به بهبود ایمنی کمک کنند. برای مثال می توان از یک کنترلر دما برای جلوگیری از سوختن کارگر توسط مواد داغ استفاده کرد.

• افزایش کنترل فرآیند: کنترلرهای دما می توانند با اجازه دادن به اپراتور برای تنظیم و حفظ دمای مورد نظر به افزایش کنترل فرآیندها کمک کنند. این می تواند در کاربردهای مختلفی مانند پردازش و ساخت شیمیایی مهم باشد.

• کاهش هزینه های نیروی کار: کنترلرهای دما می توانند کنترل دما را به صورت خودکار انجام دهند که می تواند اپراتورها را آزاد کند تا روی کارهای دیگر تمرکز کنند. این می تواند منجر به کاهش هزینه های نیروی کار شود.

به طور کلی، کنترل‌کننده‌های دما تعدادی مزیت را ارائه می‌کنند که می‌تواند برای طیف وسیعی از صنایع و کاربردها مفید باشد. اگر به دنبال راهی برای بهبود کیفیت، کارایی، ایمنی و کنترل فرآیندهای خود هستید، یک کنترلر دما ممکن است گزینه خوبی برای شما باشد.

نحوه انتخاب کنترل کننده های دما

راهنمای انتخاب و خرید کنترل کننده های دما

در این قسمت راهنمای انتخاب و خرید کنترل کننده های دما آورده شده است:

مرحله 1: نیازهای خود را تعیین کنید

اولین قدم این است که نیازهای خود را تعیین کنید. چه نوع فرآیندی را باید کنترل کنید؟ دقت و دقت مورد نیاز چیست؟ محدوده دمایی که باید کنترل شود چقدر است؟ کنترل کننده در معرض چه شرایط محیطی قرار خواهد گرفت؟ بودجه شما چقدر است؟

مرحله 2: انواع مختلف کنترل کننده های دما را در نظر بگیرید

سه نوع اصلی کنترل کننده دما وجود دارد: کنترل کننده های روشن/خاموش، کنترل کننده های تناسبی و کنترل کننده های PID. کنترل کننده های روشن/خاموش ساده ترین نوع کنترل کننده دما هستند. آنها بسته به اینکه دمای فرآیند بالاتر یا پایین تر از نقطه تنظیم شده باشد، یک دستگاه گرمایش یا سرمایش را روشن یا خاموش می کنند.

کنترلرهای تناسبی پیچیده تر از کنترل کننده های روشن/خاموش هستند. آنها یک سیگنال خروجی پیوسته را ارائه می کنند که متناسب با تفاوت بین دمای فرآیند و نقطه تنظیم است. این امکان کنترل دقیق تر دما را فراهم می کند.

کنترل کننده های PID پیچیده ترین نوع کنترل کننده دما هستند. آنها از یک حلقه بازخورد برای تنظیم مداوم سیگنال خروجی به منظور حفظ دمای فرآیند در نقطه تنظیم استفاده می کنند.

مرحله 3: مدل های مختلف را مقایسه کنید

هنگامی که نیازهای خود را مشخص کردید و انواع مختلف کنترل کننده های دما را در نظر گرفتید، می توانید شروع به مقایسه مدل های مختلف کنید. برندها و مدل‌های مختلفی از کنترل‌کننده‌های دما در دسترس هستند، بنابراین بررسی و مقایسه ویژگی‌ها و مشخصات مدل‌های مختلف بسیار مهم است.

مرحله 4: نظرات را بخوانید

هنگامی که انتخاب های خود را محدود کردید، بهتر است نظرات مدل های مختلف را بخوانید. این می تواند به شما کمک کند تا درک بهتری از ویژگی ها و عملکرد مدل های مختلف داشته باشید.

مرحله 5: کنترل کننده دمای مناسب را بخرید

هنگامی که تحقیقات خود را انجام دادید و نظرات را مطالعه کردید، می توانید کنترل کننده دمای مناسب برای نیازهای خود را خریداری کنید. حتما از نمایندگی های معتبر خرید کنید و کنترلر را گارانتی کنید.

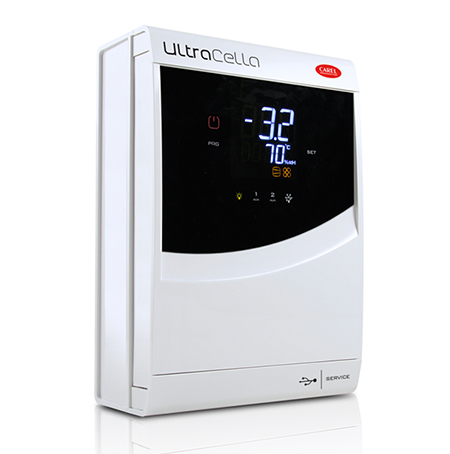

خرید کنترل کننده دمای مناسب با توجه نیازهای شما

در اینجا چند نکته اضافی برای انتخاب و خرید کنترل کننده های دما آورده شده است:

• ویژگی هایی را که برای شما مهم هستند در نظر بگیرید. برخی از ویژگی هایی که ممکن است بخواهید در نظر بگیرید عبارتند از دقت و دقت کنترلر، محدوده دمایی که می تواند کنترل کند، نوع سنسوری که استفاده می کند و ویژگی هایی که دارد، مانند عملکردهای هشدار و نظارت از راه دور.

• اطمینان حاصل کنید که کنترلر با دستگاه گرمایش یا سرمایش مورد استفاده شما سازگار است.

• شرایط محیطی که کنترل کننده در معرض آن قرار می گیرد را در نظر بگیرید. اگر کنترل کننده در معرض دما یا رطوبت شدید قرار می گیرد، مطمئن شوید که برای آن شرایط درجه بندی شده است.

• بودجه تعیین کنید و به آن پایبند باشید. قیمت کنترل‌کننده‌های دما از چند دلار تا چند صد دلار متغیر است، بنابراین تعیین بودجه قبل از شروع خرید بسیار مهم است.

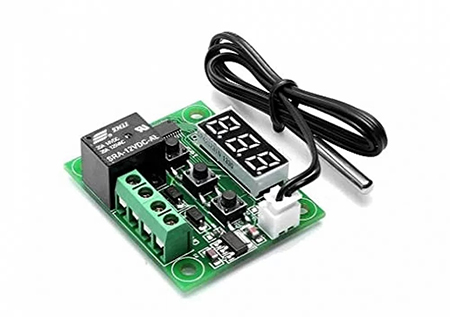

سه نوع اصلی کنترلرهای دما وجود دارد

سؤالات متداول در مورد کنترلرهای دما

1. تفاوت بین کنترلرهای دما و ترموستات چیست؟

کنترلرهای دما نسبت به ترموستات دستگاه پیچیده تری است. یک ترموستات بسته به اینکه دمای فرآیند بالاتر یا کمتر از نقطه تنظیم شده باشد، به سادگی یک دستگاه گرمایش یا سرمایش را روشن یا خاموش می کند. از طرف دیگر، یک کنترلرهای دما می تواند با استفاده از یک حلقه بازخورد کنترل دما را دقیق تر ارائه دهد.

2. انواع مختلف کنترلرهای دما چیست؟

سه نوع اصلی کنترلرهای دما وجود دارد: کنترل کننده های روشن/خاموش، کنترل کننده های تناسبی و کنترل کننده های PID

3. مزایای استفاده از کنترلرهای دما چیست؟

استفاده از کنترلرهای دما مزایای زیادی دارد. برخی از مهمترین مزایا عبارتند از:

بهبود کیفیت محصول ، افزایش راندمان ، کاهش خطر آسیب ، ایمنی بهبود یافته ، افزایش کنترل فرآیند

4. برای انتخاب یک کنترلر دما چه فاکتورهایی را باید در نظر گرفت؟

عواملی که هنگام انتخاب یک کنترلرهای دما باید در نظر گرفته شود به کاربرد خاص بستگی دارد. برخی از مهمترین عوامل عبارتند از:

* نوع فرآیندی که باید کنترل شود.

* دقت مورد نیاز

* محدوده دمایی که باید کنترل شود.

* شرایط محیطی که کنترل کننده در معرض آن قرار خواهد گرفت.

* بودجه.

5. چگونه از یک کنترلر دما نگهداری کنیم؟

الزامات نگهداری برای یک کنترلرهای دما به نوع خاص کنترل کننده بستگی دارد. با این حال، برخی از نکات کلی نگهداری عبارتند از:

* سنسور را به طور مرتب تمیز کنید.

* بررسی دوره ای کالیبراسیون کنترلر.

* در صورت نیاز باتری های موجود در کنترلر را تعویض کنید.

سخن پایانی درباره کنترلر دما

در مقاله کنترلر دما، نحوه عملکرد و کاربرد کنترلرهای دما توضیح داده شده است. این مقاله به خوانندگان درک بهتری از اینکه چگونه کنترلرهای دما می‌توانند در بهبود کیفیت محصولات، بهره‌وری و کاهش هزینه‌ها در فرآیندهای تولیدی مؤثر باشند، کمک می‌کند. نحوه تنظیم پارامترهای کنترلرهای PID جهت دستیابی به پاسخ مورد نظر را نیز آموزش می‌دهد. در کل، این مقاله به خوانندگان کمک می‌کند تا بهتر درک کنند که چگونه کنترلر دما در فرآیندهای تولیدی و صنعتی کاربرد دارند و چگونه می‌توانند با بهینه‌سازی کارایی و کاهش هزینه‌ها بهبود بخشید.

گردآوری:بخش دانش کسب و کار بیتوته
