عیب یابی سیستم های لوله کشی با دستگاه تست پمپ هیدرواستاتیک

مجموعه: تجهیزات ایمنی و بهداشتی

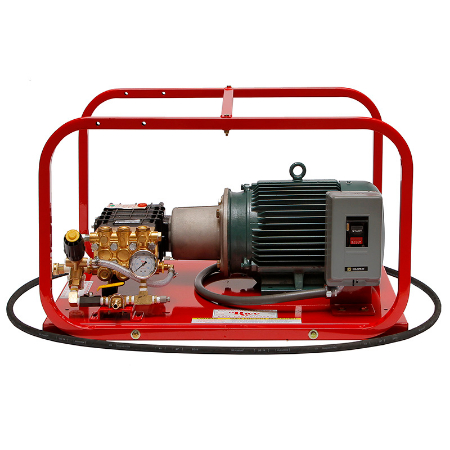

تست پمپ هیدرواستاتیک چیست

آنچه باید درباره پمپ تست هیدرواستاتیک بدانید؟

تست پمپ هیدرواستاتیک یا دستگاه تست پمپ لوله کشی یک ابزار ضروری برای اطمینان از ایمنی و عملکرد صحیح مخازن تحت فشار، لوله‌ها و سایر ظروف است. این دستگاه با پر کردن سیستم با آب تحت فشار، یکپارچگی آن را آزمایش می‌کند. اگر سیستم نشتی داشته باشد، آب از طریق نشت خارج می‌شود و فشار سیستم کاهش می‌یابد. این کاهش فشار نشان می‌دهد که سیستم نیاز به تعمیر یا تعویض دارد.

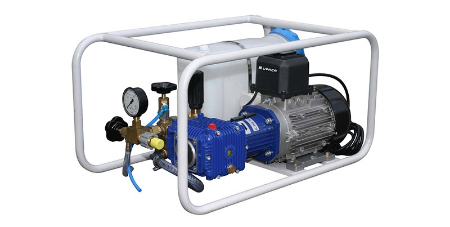

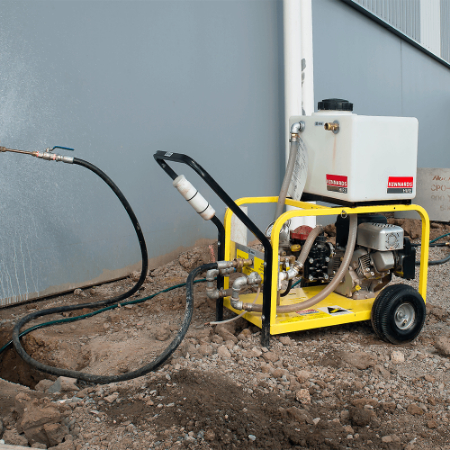

آزمایش فشار لوله کشی با تست پمپ هیدرواستاتیک

تست هیدرواستاتیک چیست؟

آزمایش هیدرواستاتیک (به آن تست هیدرواستاتیک نیز گفته می شود) یک روش مهم برای اطمینان از ایمنی و عملکرد صحیح مخازن تحت فشار، لوله‌ها، شیلنگ‌ها و سایر تجهیزات است. این آزمایش با قرار دادن این تجهیزات در معرض فشار آب بالا انجام می‌شود. برای انجام آزمایش هیدرواستاتیک، ابتدا باید تجهیزات را با آب پر کنید.

سپس، به تدریج فشار آب را افزایش دهید تا از فشار کاری معمول تجهیزات فراتر رود. فشار مورد نیاز برای آزمایش به نوع تجهیزات و کاربرد آن بستگی دارد. اگر تجهیزات در طول آزمایش نشتی داشته باشند، آب از طریق نشت خارج می‌شود و فشار سیستم کاهش می‌یابد. این کاهش فشار نشان می‌دهد که تجهیزات نیاز به تعمیر یا تعویض دارند.

آزمایش هیدرواستاتیک یک روش مهم برای شناسایی و رفع مشکلات بالقوه در تجهیزات تحت فشار است. انجام منظم این آزمایش می‌تواند از بروز حوادث و خسارات مالی جلوگیری کند.

این آزمایش‌ معمولاً پس از خاموش شدن تجهیزات، تعمیرات، یا مدت‌زمان بیکار ماندن طولانی‌مدت انجام می‌شوند تا اطمینان حاصل شود که تجهیزات پس از بازگشت به سرویس به درستی کار می‌کنند. آزمایش‌های هیدرواستاتیک در صنایع مختلفی مانند ساخت و ساز، نفت و گاز، تولید و آتش نشانی استفاده می‌شوند. در این صنایع، رعایت استانداردها و مقررات ایمنی برای جلوگیری از حوادث ضروری است.

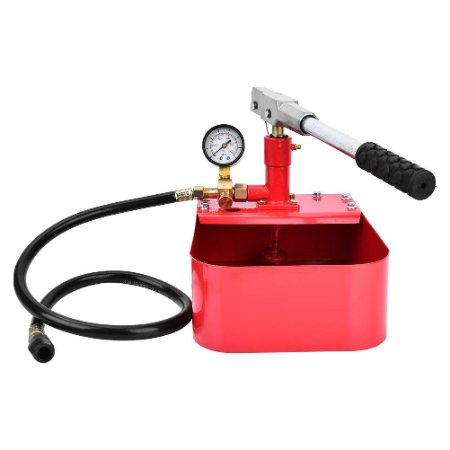

فرایند نحوه عملکرد پمپ هیدرواستاتیک

پمپ تست هیدرواستاتیک چگونه کار می کند؟

فرایند نحوه عملکرد پمپ هیدرواستاتیک شامل مراحل زیر است:

• آماده سازی جزء: برای آزمایش یک جزء، ابتدا باید آن را با مایع آزمایشی پر کنید. سپس، باید تمام هوا را از سیستم تخلیه کنید تا فشار مایع در تمام نقاط یکسان باشد.

• افزایش فشار: پمپ هیدرواستاتیک فعال می شود و پمپ هیدرولیک شروع به فشار دادن سیال می کند. هنگامی که پمپ کار می کند، فشار هیدرولیکی ایجاد می کند که به قطعه مورد آزمایش منتقل می شود.

• پایش فشار: فشارسنج‌ها به طور مداوم بر افزایش فشار نظارت می‌کنند و به اپراتورها اجازه می‌دهند فشار را با افزایش آن مشاهده و ثبت کنند.

• دستیابی به فشار تست: فشار به صورت تدریجی تا سطح مورد نظر آزمایش افزایش می‌یابد، که اغلب بسیار بالاتر از فشار کاری مورد نظر قطعه است. این فشار بالا، نقاط ضعف احتمالی سیستم، مانند نشت یا نقص ساختاری را آشکار می‌کند.

• مدت آزمایش: این قطعه برای مدت زمان مشخصی تحت فشار آزمایش قرار می‌گیرد، که در طی آن بازرسان به دقت آن و محیط اطراف آن را برای هرگونه نشانه‌ای از نشت، تغییر شکل یا رفتار غیرعادی بررسی می‌کنند.

• رهاسازی فشار: پس از اتمام مدت زمان آزمایش، فشار به تدریج آزاد می‌شود و قطعه به روشی کنترل‌شده از فشار خارج می‌شود.

• بازرسی و تجزیه و تحلیل: پس از کاهش فشار، قطعه مجدداً به‌طور کامل برای هرگونه تغییر یا آسیب ناشی از آزمایش بررسی می‌شود. داده‌های ثبت‌شده، از جمله سطوح فشار و نتایج آزمایش، می‌توانند برای انطباق و تصمیم‌گیری تجزیه و تحلیل شوند.

انواع پمپ های تست هیدرواستاتیک

پمپ های تست هیدرواستاتیک انواع مختلفی دارند که هر کدام مزایا و معایب خاص خود را دارند. این انواع شامل پمپ های تست هیدرواستاتیک الکتریکی، پمپ های تست هیدرواستاتیک پنوماتیک و پمپ های تست هیدرواستاتیک دستی می باشد.

• پمپ های تست هیدرواستاتیک الکتریکی: پمپ های تست هیدرواستاتیک الکتریکی متنوع ترین نوع پمپ تست هیدرواستاتیک هستند. آنها می توانند فشار و نرخ جریان بالا ایجاد کنند و نسبتاً بی صدا و آسان برای استفاده هستند. پمپ های تست هیدرواستاتیک الکتریکی برای طیف گسترده ای از کاربردها، از جمله مخازن تست فشار و سیستم های لوله کشی، تست نشت، تست اثبات، کالیبراسیون و شستشو ایده آل هستند.

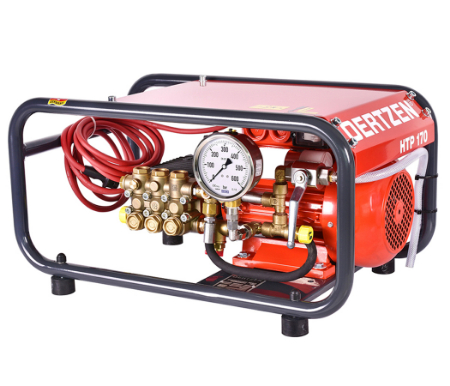

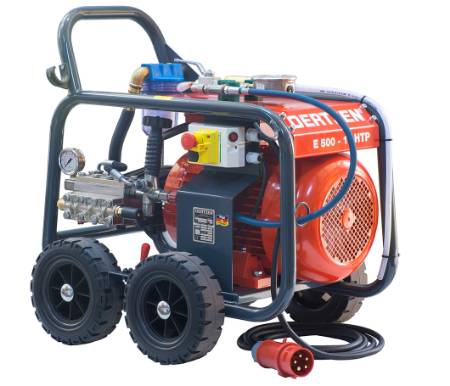

پمپ های تست هیدرواستاتیک الکتریکی

• پمپ های تست هیدرواستاتیک پنوماتیک: پمپ های تست هیدرواستاتیک پنوماتیک با هوای فشرده تغذیه می شوند. آنها دارای قابلیت حمل و نقل آسان هستند و نیازی به منبع تغذیه ندارند. پمپ های تست هیدرواستاتیک پنوماتیک نسبتاً ارزان هستند و آنها را به گزینه خوبی برای خریدارانی که بودجه فکر می کنند تبدیل می کند. با این حال، آنها می توانند پر سر و صدا باشند و تولید فشار بالا دشوار است. پمپ های تست هیدرواستاتیک پنوماتیک برای کاربردهای کم فشار مانند تست نشتی و شستشو مناسب هستند.

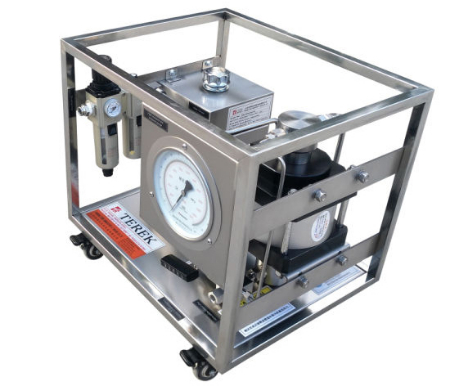

پمپ های تست هیدرواستاتیک پنوماتیک

• پمپ های تست هیدرواستاتیک دستی: پمپ های تست هیدرواستاتیک دستی ابتدایی ترین نوع پمپ های تست هیدرواستاتیک هستند. آنها با میل لنگ دستی تغذیه می شوند و نسبتاً ارزان و قابل حمل هستند. با این حال، پمپ های آزمایشی هیدرواستاتیکی که با دست کار می کنند ممکن است برای تولید فشار بالا دشوار باشد و استفاده برای مدت طولانی خسته کننده باشد. پمپ های تست هیدرواستاتیک دستی برای کاربردهای کم فشار مانند تست نشتی و فلاشینگ مناسب هستند.

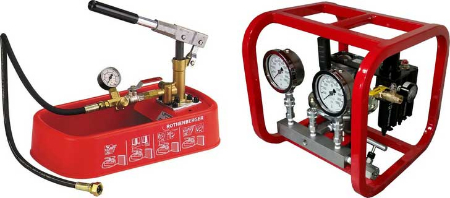

پمپ های تست هیدرواستاتیک دستی

کاربردهای رایج تست هیدرواستاتیک

از نظر تئوری، تمام سیستم هایی که نیاز به حفظ فشار بیشتر از فشار محیط دارند، پتانسیل بهره مندی از آزمایش هیدراستاتیک را دارند. صنایع و کاربردهای زیر رایج ترین نمونه ها هستند.

فریم ورک اسپرینکلر

قاب های اسپرینکلر باید به طور منظم آزمایش شوند تا اطمینان حاصل شود که در هنگام آتش سوزی، فشار آب را تحمل می کنند و به درستی کار می کنند. برای انجام این آزمایش، یک سیفون به خط اصلی قاب اسپرینکلر متصل می شود و فشار آب به 250 پوند بر اینچ مربع افزایش می یابد. این فشار باید به مدت 15 دقیقه حفظ شود.

شلنگ آتش نشانی

شیلنگ های آتش نشانی تجهیزات حیاتی هستند که برای خاموش کردن آتش استفاده می شوند. این شیلنگ ها باید به طور منظم بررسی شوند تا اطمینان حاصل شود که در هنگام کار پاره یا آسیب نمی بینند. شیلنگ های آتش نشانی معمولاً قبل از قرار گرفتن در خودروهای آتش نشانی یا انتقال به ایستگاه های آتش نشانی بررسی می شوند. برای انجام این بررسی، بازرسان شیلنگ ها را با مایع پر می کنند و آنها را تا حداقل 300 پوند بر اینچ مربع (PSI) تحت فشار قرار می دهند. این فشار باید به مدت 5 دقیقه حفظ شود.

اگر شیلنگ در طول این آزمایش نشتی داشته باشد یا فشار را حفظ نکند، باید تعمیر یا تعویض شود.

تولید کنندگان لوله

آزمایش هیدرولیک روی لوله‌های با طول‌های مختلف در کارخانه‌های تولید لوله، به‌ویژه لوله‌هایی که به سازمان‌های دولتی ارائه می‌شوند، انجام خواهد شد. آنها باید ثابت کنند که هر لوله با مشخصات مطابقت دارد و در کاربردهای قابل توجهی مانند شناورهای دفاع دریایی شکست نخواهد خورد.

صنایع شیمیایی

آزمایش تجهیزات و ظروف مورد استفاده برای حمل، ذخیره یا پردازش مواد شیمیایی برای جلوگیری از نشت و موقعیت های خطرناک.

صنعت خودرو

تست هیدرولیک نقش حیاتی در ارزیابی یکپارچگی ساختاری و مقاومت در برابر نشتی اجزای مختلف مورد استفاده در وسایل نقلیه ایفا می کند. این قطعات شامل مخازن سوخت، رادیاتورها و سیستم های هیدرولیک و غیره است.

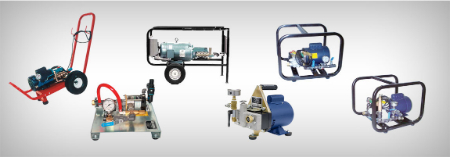

صنایع و کاربردهای دستگاه تست پمپ هیدرواستاتیک

هنگام استفاده از پمپ تست هیدرولیک به چه نکاتی باید توجه کنیم؟

تست هیدرواستاتیک یک فرآیند حیاتی برای ارزیابی یکپارچگی ساختاری مخازن تحت فشار، خطوط لوله و سایر اجزای حیاتی است. اطمینان از ایمنی هنگام استفاده از دستگاه تست هیدرولیک  در این روش از اهمیت بالایی برخوردار است.

• بازرسی منظم تجهیزات، از جمله پمپ ها، شیلنگ ها، شیرها و گیج ها، به شناسایی و رفع مشکلات احتمالی قبل از بروز حادثه کمک می کند. برای انجام این بازرسی ها، باید به دنبال علائمی از آسیب، مانند ترک، خوردگی یا نشتی باشید. همچنین باید عملکرد صحیح تجهیزات را آزمایش کنید.

• رعایت محدودیت های فشار تجویز شده توسط سازنده، از فشار بیش از حد و آسیب به تجهیزات جلوگیری می کند. برای انجام این کار، باید فشار سیستم را به طور منظم اندازه گیری کنید و در صورت لزوم، فشار را کاهش دهید.

• گنجاندن مکانیسم های کاهش فشار، مانند شیرهای اطمینان، یک لایه حفاظتی اضافی فراهم می کند. این مکانیسم ها در صورت افزایش فشار بیش از حد، فشار اضافی را تخلیه می کنند.

• لنگر انداختن ایمن جسم آزمایشی به جلوگیری از پرتاب شدن آن در صورت وقوع حادثه کمک می کند. برای انجام این کار، باید از لنگرهای محکم و مناسب استفاده کنید.

• انتخاب یک محیط آزمایشی مناسب به کاهش خطرات کمک می کند. برای انجام این کار، باید محیط آزمایشی را از نظر خطرات احتمالی، مانند آتش سوزی یا انفجار، ارزیابی کنید.

• افزایش تدریجی فشار به شما کمک می کند تا هرگونه مشکل احتمالی را زودتر تشخیص دهید. یک طرح اضطراری به خوبی تعریف شده، به شما کمک می کند تا در صورت بروز حادثه، به سرعت و به طور موثر عمل کنید. بازرسی کامل جسم آزمایشی پس از آزمایش، به شما کمک می کند تا هرگونه آسیب یا استرسی که ممکن است در طول آزمایش ایجاد شده باشد را شناسایی کنید.

• رعایت مقررات صنعت، ثبت دقیق سوابق، و ارزیابی ریسک جامع، می تواند ایمنی تست هیدرواستاتیک را افزایش دهد. این اقدامات احتیاطی، یک محیط تست ایمن و کنترل شده ایجاد می کند که خطرات احتمالی را کاهش می دهد و از سلامت پرسنل و تجهیزات محافظت می کند.

ارزیابی یکپارچگی ساختاری مخازن تحت فشار با دستگاه پمپ تست هیدرولیک

راهنمای انتخاب و خرید پمپ تست هیدرواستاتیک

برای انتخاب یک پمپ تست هیدرواستاتیک مناسب، باید عوامل مختلفی را در نظر بگیرید. این عوامل عبارتند از:

• فشار تست مورد نیاز: فشار تست مورد نیاز، حداکثر فشاری است که باید به تجهیزات تحت فشار اعمال شود. این فشار معمولاً توسط سازنده تجهیزات تعیین می شود.

• دبی مورد نیاز: دبی مورد نیاز، مقدار آبی است که باید در واحد زمان پمپاژ شود. این دبی معمولاً توسط اندازه و شکل تجهیزات تحت فشار تعیین می شود.

• سرعت افزایش فشار: سرعت افزایش فشار، مدت زمانی است که طول می کشد تا فشار تست به حداکثر مقدار خود برسد. این سرعت معمولاً توسط مقررات صنعت تعیین می شود.

• نوع نیروی محرکه: پمپ های تست هیدرواستاتیک می توانند با نیروی برق، بادی یا دستی کار کنند. پمپ های برقی، رایج ترین نوع پمپ های تست هیدرواستاتیک هستند. این پمپ ها قدرتمند و قابل اعتماد هستند، اما هزینه بیشتری نسبت به سایر انواع پمپ ها دارند. پمپ های بادی، ارزان تر از پمپ های برقی هستند، اما قدرت کمتری دارند. پمپ های دستی، ارزان ترین نوع پمپ های تست هیدرواستاتیک هستند، اما برای کاربردهای بزرگ یا سنگین مناسب نیستند.

• نوع پمپ: پمپ های تست هیدرواستاتیک می توانند از نظر نوع پمپ متفاوت باشند. این پمپ ها می توانند از نوع پیستونی، دیافراگمی یا روتاری باشند. پمپ های پیستونی، رایج ترین نوع پمپ های تست هیدرواستاتیک هستند. این پمپ ها قدرتمند و قابل اعتماد هستند، اما هزینه بیشتری نسبت به سایر انواع پمپ ها دارند. پمپ های دیافراگمی، ارزان تر از پمپ های پیستونی هستند، اما قدرت کمتری دارند. پمپ های روتاری، ارزان ترین نوع پمپ های تست هیدرواستاتیک هستند، اما برای کاربردهای بزرگ یا سنگین مناسب نیستند.

• نحوه کنترل فشار: پمپ های تست هیدرواستاتیک می توانند از نظر نحوه کنترل فشار متفاوت باشند. این پمپ ها می توانند از نوع دستی، اتوماتیک یا نیمه اتوماتیک باشند. پمپ های دستی، ارزان ترین نوع پمپ های تست هیدرواستاتیک هستند، اما دقت کمتری دارند. پمپ های اتوماتیک، دقیق ترین نوع پمپ های تست هیدرواستاتیک هستند، اما هزینه بیشتری نسبت به سایر انواع پمپ ها دارند. پمپ های نیمه اتوماتیک، ترکیبی از پمپ های دستی و اتوماتیک هستند.

• کیفیت ساخت: پمپ تست هیدرواستاتیک باید از کیفیت ساخت بالایی برخوردار باشد تا بتواند فشار تست مورد نیاز را به طور ایمن تحمل کند.

• گارانتی: پمپ تست هیدرواستاتیک باید دارای گارانتی معتبر باشد تا در صورت بروز مشکل، بتوان از خدمات پس از فروش بهره مند شد.

عوامل مختلف انتخاب یک پمپ تست هیدرواستاتیک مناسب

سوالات متداول درباره دستگاه تست پمپ لوله کشی

1. چرا باید فشار لوله کشی را آزمایش کنیم؟

آزمایش فشار لوله کشی برای اطمینان از ایمنی و عملکرد صحیح سیستم های لوله کشی ضروری است. فشار لوله کشی باید مطابق با مشخصات سیستم لوله کشی باشد. اگر فشار آب پایین تر یا بالاتر از حد مجاز باشد، ممکن است مشکلی در سیستم لوله کشی وجود داشته باشد.

2. چه زمانی باید فشار لوله کشی را آزمایش کنیم؟

توصیه می شود که فشار لوله کشی به طور مرتب، حداقل یک بار در سال، آزمایش شود. همچنین، باید پس از انجام هرگونه تعمیر یا نگهداری در سیستم لوله کشی، فشار لوله کشی آزمایش شود.

3. چگونه فشار لوله کشی را آزمایش کنیم؟

برای آزمایش فشار لوله کشی، باید از یک دستگاه تست پمپ لوله کشی استفاده کنید. دستگاه تست پمپ لوله کشی از یک مخزن آب، یک پمپ، یک گیج فشار و یک شیر اطمینان تشکیل شده است. برای استفاده از دستگاه تست پمپ لوله کشی، ابتدا باید مخزن آب را با آب پر کنید. سپس، پمپ را روشن کرده و آب را در سیستم لوله کشی پمپ کنید. گیج فشار را برای مشاهده فشار آب در سیستم لوله کشی بررسی کنید. فشار آب باید مطابق با مشخصات سیستم لوله کشی باشد. اگر فشار آب پایین تر یا بالاتر از حد مجاز باشد، ممکن است مشکلی در سیستم لوله کشی وجود داشته باشد.

4. انواع دستگاه تست پمپ لوله کشی کدامند؟

دستگاه تست پمپ لوله کشی در انواع مختلفی از جمله دستی، بادی و برقی موجود است. دستگاه های دستی برای کاربردهای کوچکتر مناسب هستند، در حالی که دستگاه های بادی و برقی برای کاربردهای بزرگتر مناسب هستند.

5. قیمت دستگاه تست پمپ لوله کشی چقدر است؟

قیمت دستگاه تست پمپ لوله کشی بسته به نوع، اندازه و ظرفیت آن متفاوت است. دستگاه های دستی ارزان تر از دستگاه های بادی و برقی هستند.

6. مزایای استفاده از دستگاه تست پمپ لوله کشی کدامند؟

استفاده از دستگاه تست پمپ لوله کشی مزایای زیر را دارد:

- اطمینان از ایمنی و عملکرد صحیح سیستم های لوله کشی

- پیشگیری از مشکلات لوله کشی

- کاهش هزینه های تعمیر و نگهداری

7. نکات ایمنی در هنگام استفاده از دستگاه تست پمپ لوله کشی کدامند؟

در هنگام استفاده از دستگاه تست پمپ لوله کشی، باید نکات ایمنی زیر را رعایت کنید:

- دستگاه تست پمپ لوله کشی را از کودکان و حیوانات دور نگه دارید.

- قبل از استفاده از دستگاه، مطمئن شوید که تمام قطعات آن سالم و ایمن هستند.

- هنگام استفاده از دستگاه، از عینک ایمنی و دستکش استفاده کنید.

- در صورت مشاهده هرگونه نشتی یا مشکل در دستگاه، از استفاده از آن خودداری کنید.

سخن پایانی درباره تست پمپ هیدرواستاتیک

تست پمپ هیدرواستاتیک ابزاری ضروری برای اطمینان از ایمنی و عملکرد صحیح سیستم های لوله کشی است. فشار لوله کشی باید مطابق با مشخصات سیستم لوله کشی باشد. اگر فشار آب پایین تر یا بالاتر از حد مجاز باشد، ممکن است مشکلی در سیستم لوله کشی وجود داشته باشد. توصیه می شود که فشار لوله کشی به طور مرتب، حداقل یک بار در سال، آزمایش شود. همچنین، باید پس از انجام هرگونه تعمیر یا نگهداری در سیستم لوله کشی، فشار لوله آزمایش شود. دستگاه تست پمپ لوله کشی در انواع مختلفی از جمله دستی، بادی و برقی موجود است. دستگاه های دستی برای کاربردهای کوچکتر مناسب هستند، در حالی که دستگاه های بادی و برقی برای کاربردهای بزرگتر مناسب هستند.
